红外接收管和接收头的区别

发布时间:2017-07-13 浏览次数:33993

有不少朋友容易把红外接收头与红外接收管混淆,当成是同样的东西。这也不奇怪,毕竟从名字上看,两者就非常像。其实两者是有区别的,最大的不同就是前者是3个脚,后者是2个脚。


红外线发射接收管IR/PT/PD,以产品波长范围分类,可分为:可见光400~700nm、紫外線,X-ray400nm以下、紅外線,無線電波700nm以上三大类。其中,紫外线和红外线属不可见光,目前,不可见光的波长范围有:红外线发射管(940nm---IR850nm---HIR875nm---SIR),红外线接收管PT/PD400~1100nm700~1100nm760~1100nm840~1100nm

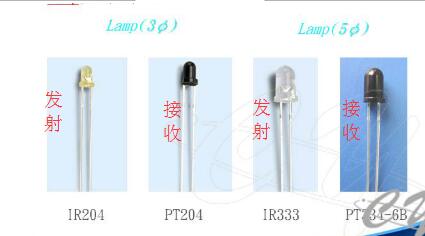

红外线发射接收管IR/PT/PD,以产品外形分类,可分为:直插Lamp型、贴片SMD型、Side Look.

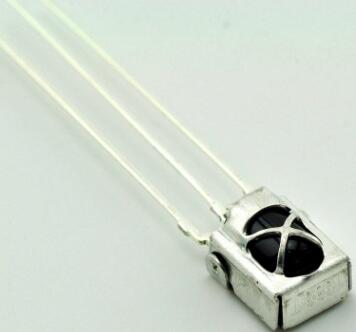

红外线接收模块,又叫红外线接收头,简称接收头,英文名称:Infrared receive module,缩写IRM。由IC PD、支架等主要原材料组成,而将各种原材料组装起来,形成接收头。


IC是接收头的处理元件,主要由硅晶和电路组成,是一个高度集成的器件、主要功能有滤波、整形、解码、放大等功能。PD是光敏二极管,主要功能是接收光信号。支架是接收头的引脚部分,将IC功能脚外接,固定芯片等作用。银胶的组成主要是银粉和环氧树脂以及其他的原料,主要作用是导电和固定。

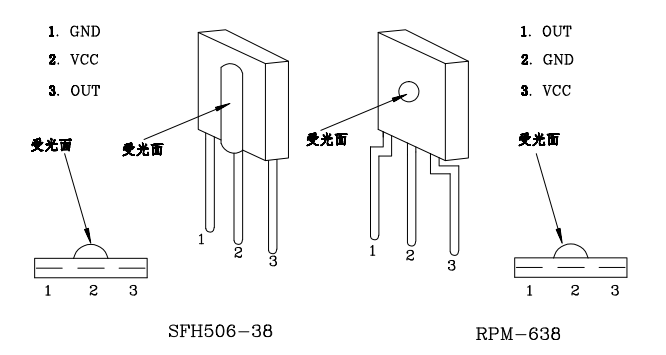

红外接收头的构造红外接收电路通常由红外接收二极管与放大电路组成,放大电路通常又由一个集成块及若干电阻电容等元件组成,并且需要封装在一个金属屏蔽盒里,因而电路比较复杂,体积却很小,还不及一个7805体积大!SFH506-38RPM-638是一种特殊的红外接收电路,它将红外接收管与放大电路集成在一体,体积小(大小与一只中功率三极管相当),密封性好,灵敏度高,并且价格低廉,市场售价只有几元钱。它仅有三条管脚,分别是电源正极、电源负极以及信号输出端,其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器,使用十分方便。它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号。从而使电路达到最简化!灵敏度和抗干扰性都非常好,可以说是一个接收红外信号的理想装置。

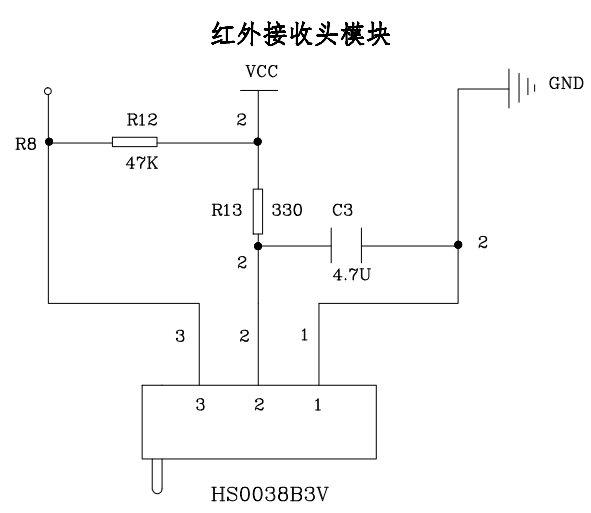

一般中间的为接受,接铁壳(有铁壳的)或者靠近铁壳的为GND,还有一个脚为VCC 2、红外接收头电路  2.1直接按上面的接法接 2.2该电路的主要部分是HS0038B3V红外接收头。HS0038B3V的工作电压是3~6V,所以很方便配合SPCE061A单片机使用。图 2.4HS0038B3V的典型应用电路,HS0038B3V可接收来自任何38KHz调制遥控器的信号,并把调制信号解调,通过RS输入单片机。
